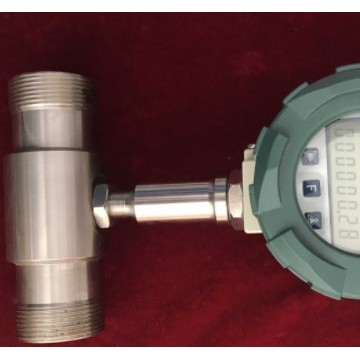

LWGY液体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡轮流量计，广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质，工作温度下运动粘度小于5×10-6m²/s的液体，对于运动粘度大于5×10-6m²/s的液体，可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等，是流量计量和节能的理想仪表
二、产品特点
高精度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性，如经常校准或在线校准可得到极高的精确度， 在贸易结算中是优先选用的流量计；
输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3～4kHz），信号分辨力强；
范围度款，中大口径可达1:20，小口径为1:10；
结构紧凑轻巧，安装维护方便，流通能力大；
适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、.技术指标
执行标准 | 涡轮流量传感器（JB/T9246-1999） |
仪表口径（mm）及连接方式 | 4、6、10、15、20、25、32、40、50、65、80采用螺纹连接 |
精度等级 | ±1%R、±0.5%R、±0.2%R（需特制） |
量程比 | 1:10；1:15；1:20 |
传感器材质 | 304不锈钢、316（L）不锈钢等 |
使用条件 | 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃ |
信号输出功能 | 脉冲信号、4～20mA信号 |
通讯输出功能 | RS485通讯、HART协议等 |
工作电源 |
|
信号线接口 | 基本型：豪斯曼接头或自带三芯线缆；防爆型：内螺纹M20*1.5 |
防爆等级 | ExiaIICT4或ExdIIBT6 |
防护等级 | IP65或更高（可订制） |
四、.流量范围
仪表口径 （mm） | 正常流量范围 （m³/h） | 扩展流量范围 （m³/h） | 默认安装方式及耐压等级 | 可选安装方式及默认耐压等级 | 特制耐压等级 （MPa） |
DN4 | 0.04～0.25 | 0.04～0.4 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN6 | 0.1～0.6 | 0.06～0.6 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN10 | 0.2～1.2 | 0.15～1.5 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 12、16、25 |
DN15 | 0.6～6 | 0.4～8 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN20 | 0.8～8 | 0.45～9 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN25 | 1～10 | 0.5～10 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN32 | 1.5～15 | 0.8～15 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN40 | 2～20 | 1～20 | 螺纹安装、6.3Mpa | 法兰安装、2.5MPa | 4.0、6.3、12、16、25 |
DN50 | 4～40 | 2～40 | 法兰安装、2.5Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN65 | 7～70 | 4～70 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN80 | 10～100 | 5～100 | 法兰安装、1.6Mpa | 螺纹连接、6.3MPa | 4.0、6.3、12、16、25 |
DN100 | 20～200 | 10～200 | 法兰安装、1.6Mpa | 4.0、6.3、12、16、25 | |
DN125 | 25～250 | 13～250 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN150 | 30～300 | 15～300 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 | |
DN200 | 80～800 | 40～800 | 法兰安装、1.6Mpa | 2.5、4.0、6.3、12、16 |
五、安装尺寸
传感器的安装方式根据规格不同，采用螺纹或法兰连接，安装方式见图1、图2、图3，安装尺寸见下表：
| 公称通径（mm） | L(mm) | G | K（mm） | D（mm） | n（孔数） |
4 | 225 | G1/2 | |||
6 | 225 | G1/2 | |||
10 | 345 | G1/2 | |||
15 | 75 | G1 | Φ65 | Φ14 | 4 |
20 | 80 | G1 | Φ75 | Φ14 | 4 |
25 | 100 | G5/4 | Φ85 | Φ14 | 4 |
32 | 140 | G2 | Φ100 | Φ14 | 4 |
40 | 140 | G2 | Φ110 | Φ18 | 4 |
50 | 150 | G5/2 | Φ125 | Φ18 | 4 |
65 | 170 | Φ145 | Φ18 | 4 | |
80 | 200 | Φ160 | Φ18 | 8 | |
100 | 220 | Φ180 | Φ18 | 8 | |
125 | 250 | Φ210 | Φ18 | 8 | |
150 | 300 | Φ240 | Φ22 | 8 | |
200 | 360 | Φ295 | Φ22 | 12 |
六、产品选型
| 仪表型号 | LWGY-N2 | LWGY-A | LWGY-E | |||
| 信号输出 | 脉冲 | 4-20mA | 4-20mA/脉冲 | |||
| 供电电源 | +24VDC±15% | +24VDC±15% | 24VDC±15% | 24VDC±15% | 24VDC±15% | |
| 精度等级 | 1.0～0.5级 | 1.0～0.5级 | 1.0～0.5级 | |||
| 测量范围 | 标准量程 | 标准量程 | 标准量程或扩展量程 | |||
| 显示器 | 无 | 无 | 有 | |||
| 通讯接口 | 无 | 无 | 可选RS485 | |||
| 通讯协议 | 无 | 无 | Moubus HART | |||
| 仪表材质 | 不锈钢 | 不锈钢 | 不锈钢 | |||
| 防爆等级 | 无 | ExdIIBT6或ExiaIICT4 | ExdIIBT6或ExiaIICT4 | |||
| 防护等级 | IP60 | IP65 | IP65 | |||
| 整机功耗 | < 1W | < 1W | < 1W | |||
| 仪表通经 | DN4～DN250 | DN4～DN250 | DN4～DN250 | |||
| 介质温度 | -20℃～120℃ | -20℃～120℃ | -20℃～120℃ | |||
| 环境温度 | -30℃～60℃ | -30℃～60℃ | -30℃～60℃ | |||
